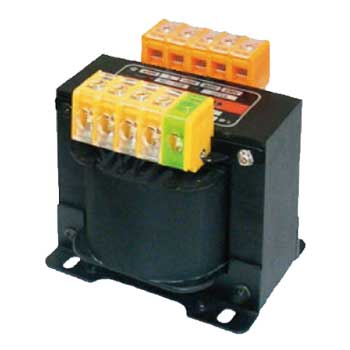

絶縁トランス 単相複巻 3KVA
ねじアップ式端子台を備えた単相変圧器。一次側は240V/230V/220V/200V/0、二次側は240V/230V/220V/200V/0/E。
同電圧での絶縁をはじめ200V系の昇圧や降圧にもお使いいただけます。
例えば海外の230Vの電化製品を日本の200Vで使ったり、日本の200V製品を海外の240V使ったりなどができます。
また、200Vの電圧低下時にも役立ちます。
本製品の定格容量は3KVA。
 |
|
図面ダウンロード
 ご注意
|
■標準品は200VA～3KVAまでの製品を取り揃えております。以下の掲載品以外の価格等につきましてはお問合わせください。
| 品番 | 仕様 | 端子 形状 | 外形寸法(mm) | 取付寸法(mm) | 取付穴(mm) | 端子 ネジ (mm) | 絶縁 種類 | 重量 | |||||||
| 1次電圧 | 2次電圧 | 容量 | W | D | H | A | B | C | E | F | |||||
| SN22-200E | 240V | 230V | 220V | 200V | 0 | 240V | 230V | 220V | 200V | 0 | 200VA | UP | 108 | 102 | 103 | 59 | 60 | 40 | 5.5×10 | 4 | 4 | E | 2.6kg |
| SN22-300E | 300VA | UP | 128 | 100 | 131 | 97 | 70 | 68 | 6.5×12 | 5 | 4 | E | 5.0kg | ||
| SN22-500E | 500VA | UP | 146 | 122 | 145 | 110 | 72 | 76 | 6.5×12 | 5 | 4 | E | 7.0kg | ||
| SN22-750E | 750VA | UP | 146 | 150 | 145 | 110 | 92 | 76 | 6.5×12 | 5 | 4 | E | 9.2kg | ||
| SN22-1000E | 1KVA | UP | 146 | 180 | 145 | 110 | 112 | 76 | 6.5×12 | 5 | 4 | E | 12.2kg | ||
| SN22-2000E | 2KVA | UP | 180 | 190 | 190 | 120 | 134 | 10×20 | 5 | B | 22kg | ||||
| SN22-3000E | 3KVA | UP | 200 | 190 | 220 | 138 | 144 | 10×20 | 5 | F | 30kg | ||||
佐川急便か西濃運輸がお届けしますが選択はできませんのでご了承ください。時間指定は午前中か午後の2通りで承ります。
